Blechziegel 24
Montage
einfach & schnell
Auf dieser Seite finden Sie ergänzend bei Verfügbarkeit
unserer neuen Blechziegel-Typen entsprechende Infos und Anleitungen.
01. Montageanleitung Beton Universo 100

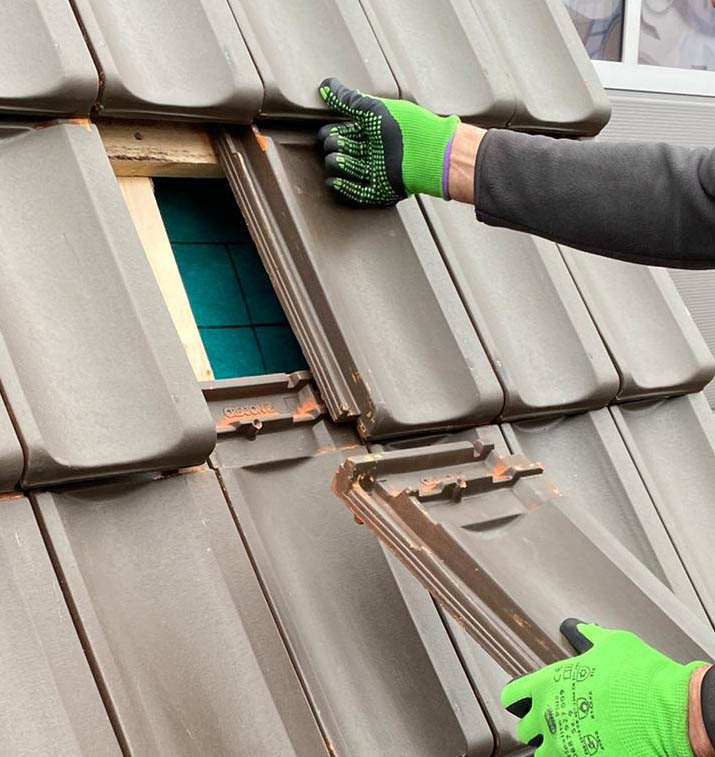

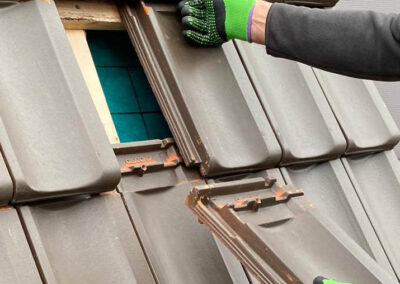

- Vorhandene zu ersetzende Dachziegel entfernen

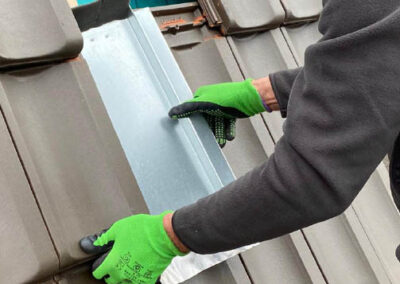

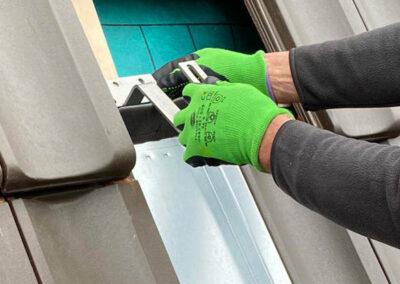

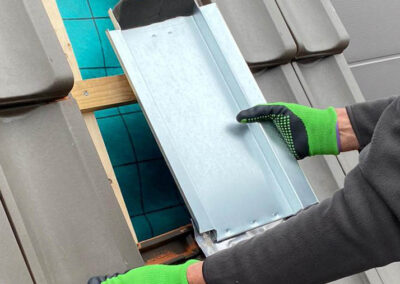

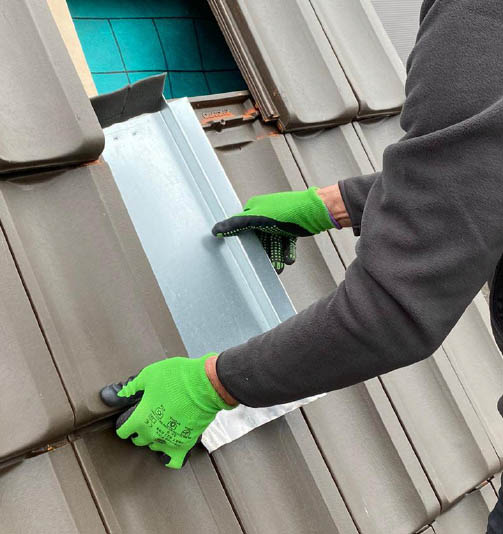

- Blechdachziegel einsetzen und mit Lochung an der Halteklammer an der Dachlattung fixieren
- Aufkantung prüfen und ggf. nach vorne biegen, dass die Funktionalität gewährleistet bleibt
- Mitgelieferter Schaumkeil am oberen Ende aufkleben

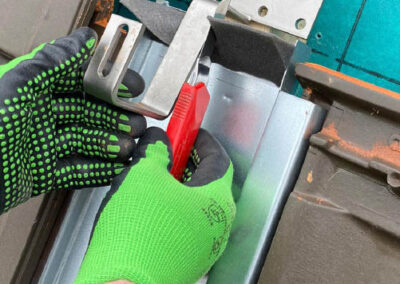

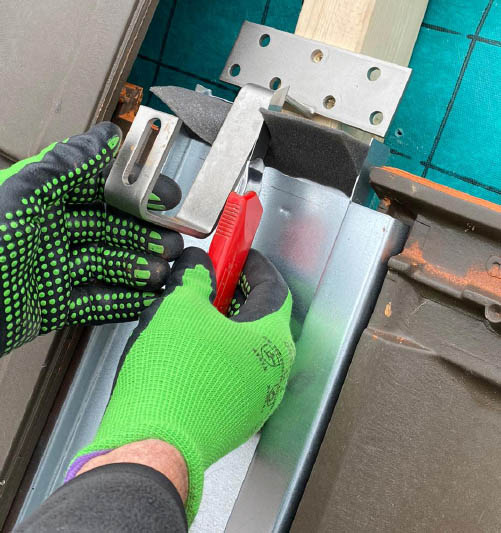

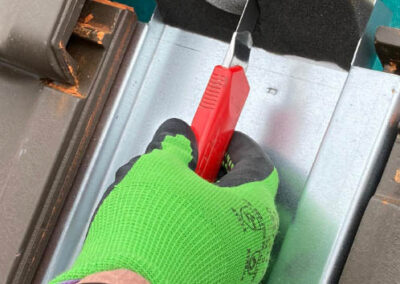

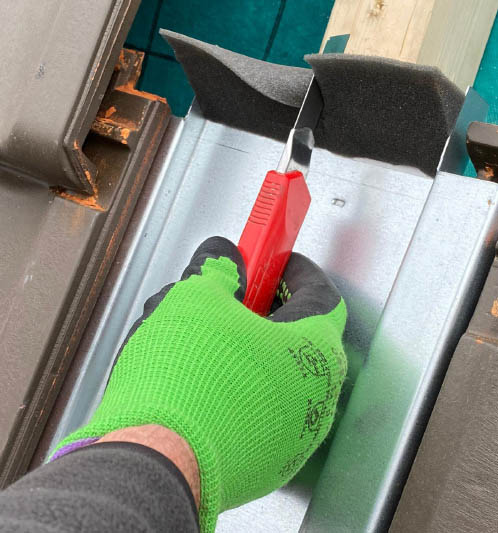

- Schaumkeil entsprechend dem PV-Halter einschneiden

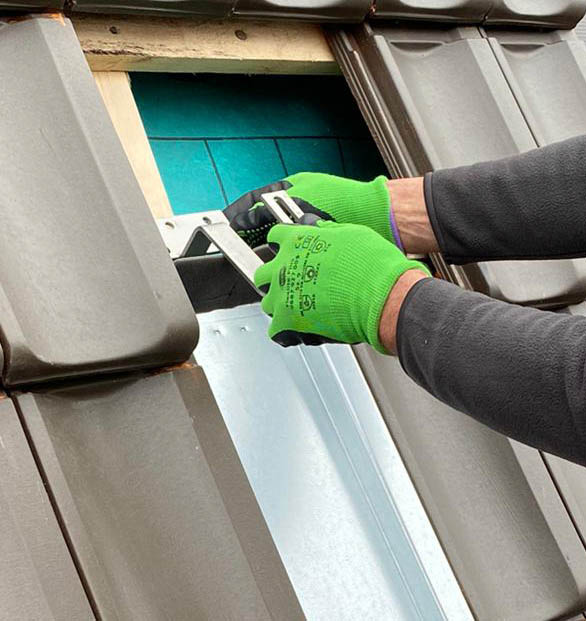

- Dachhaken / PV-Halter montieren

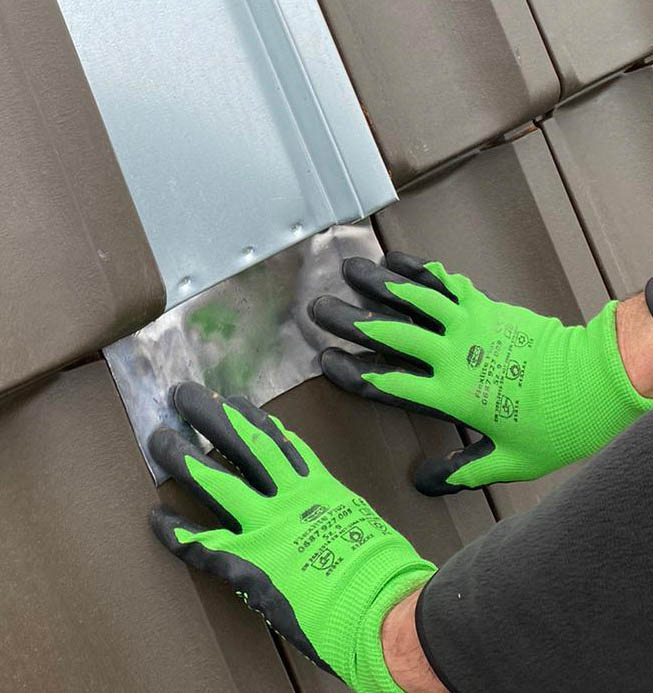

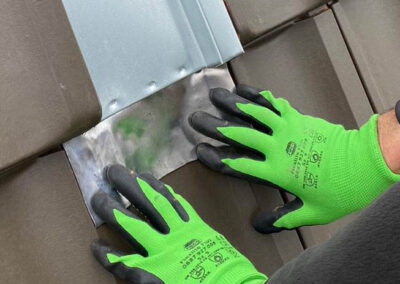

- Flexibles Anschlussband an bestehende Dachziegelform anformen

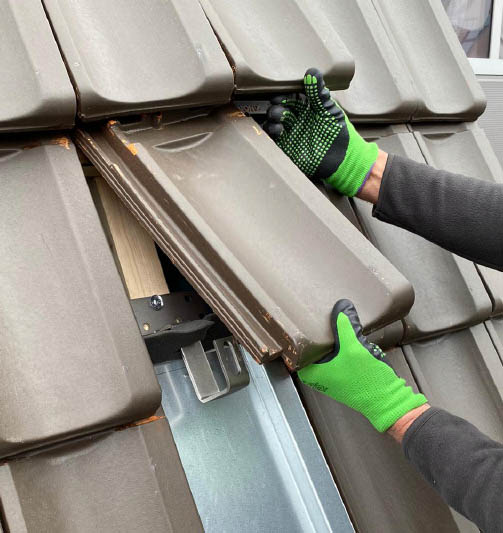

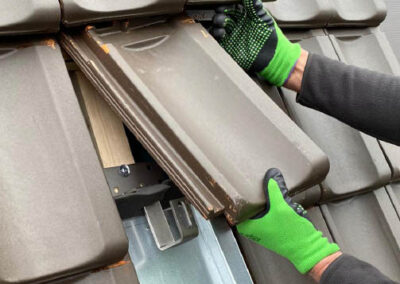

- Dachziegel eindecken, fertig
Beschreibung & Montageanleitung
Planung auf die Passgenauigkeit
Unsere Metalldachziegel sind für die Decklänge (DL) und die Deckbreite (DB) im Mittel hergestellt. Achten Sie daher bereits bei der Planung auf die Passgenauigkeit. Durch die verschiedenen und variablen Verlegemöglichkeiten von Dachziegeln und Betonpfannen ist eine Eignungsprüfung unserer Blechdachziegel vorab dringend erforderlich!
Zusätzliche Vorkehrungen
Bei Kaltdächern oder auch Warmdächer ohne regensicheres Unterdach sind zur Vermeidung von Schneeeinwehungen / Feuchtigkeitseinwehungen zusätzliche Vorkehrungen zu treffen
Stärke der Lattung
Achten Sie bereits bei der Aufnahme des Daches auf die Stärke der Lattung und die entsprechende Auswahl der Dachhaken bezüglich der Schenkelhöhe.
Verträglichkeit / verbaute Materialien
Unsere Metalldachziegel gibt es in verschiedenen Farben und Formen, prüfen Sie daher immer vor Verarbeitung die Verträglichkeit mit anderen am Dach verbauten Materialien.
01
02
03
04
05
06
07
08
02. Montageanleitung Universo 70

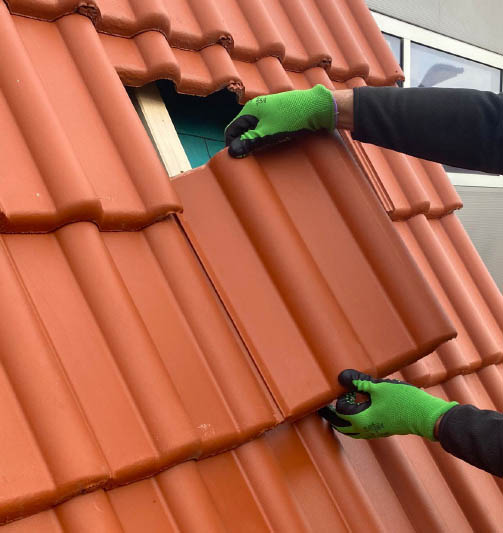

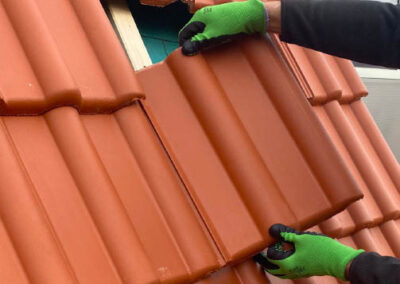

- Vorhandene zu ersetzende Dachziegel entfernen

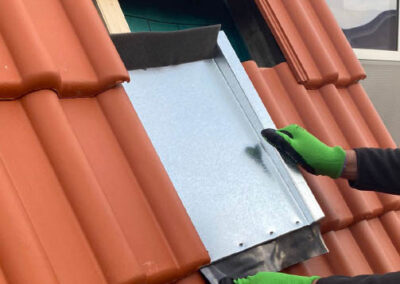

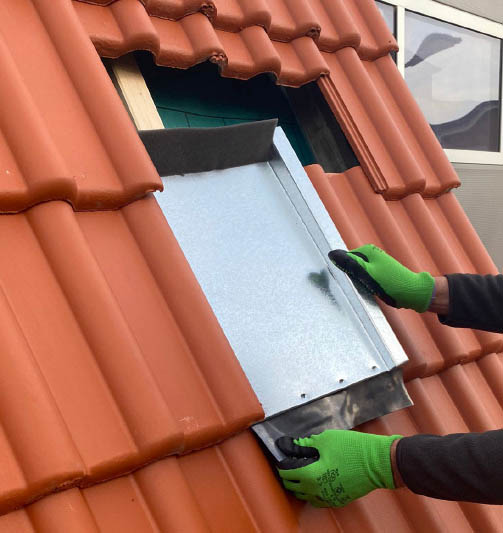

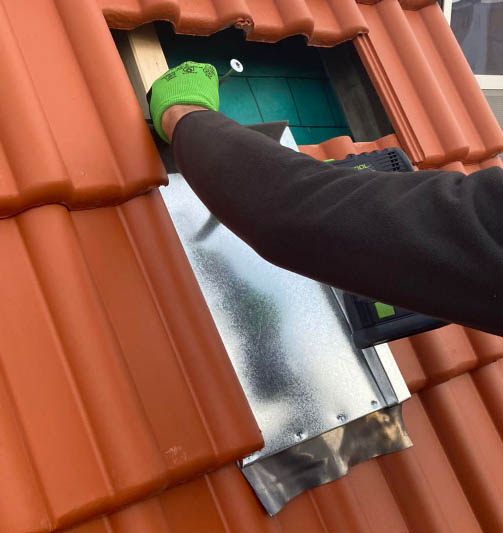

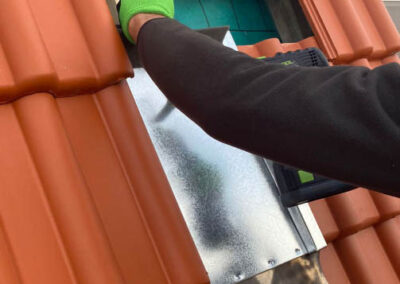

- Blechdachziegel einsetzen und mit Lochung an der Halteklammer an der Dachlattung fixieren
- Aufkantung prüfen und ggf. nach vorne biegen, dass die Funktionalität gewährleistet bleibt

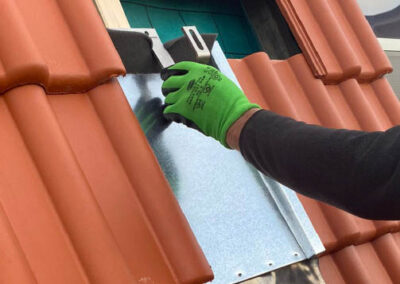

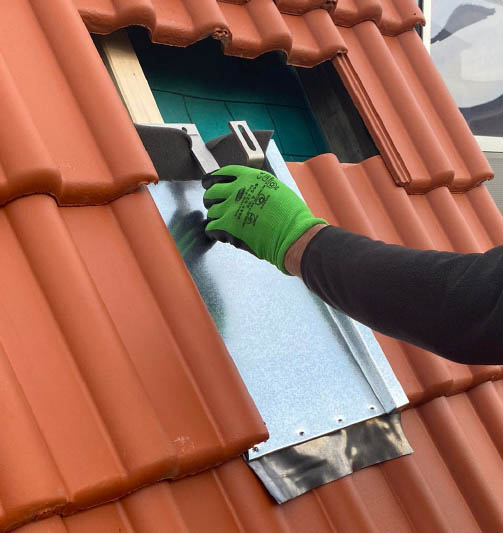

- Mitgelieferter Schaumkeil am oberen Ende aufkleben
- Schaumkeil entsprechend dem PV-Halter einschneiden

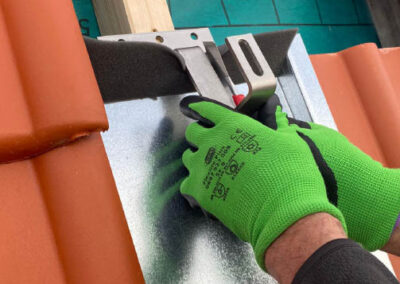

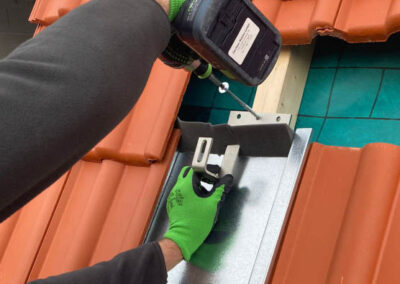

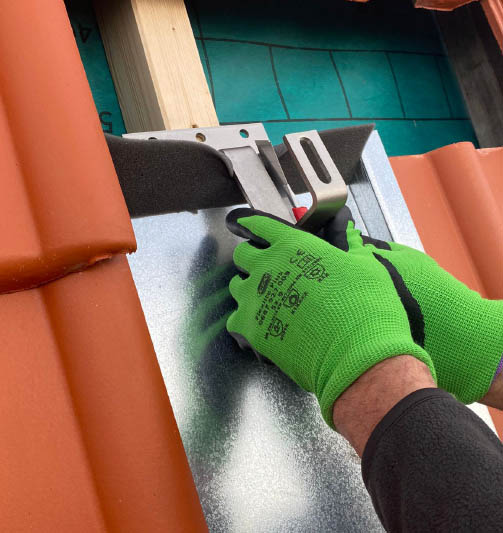

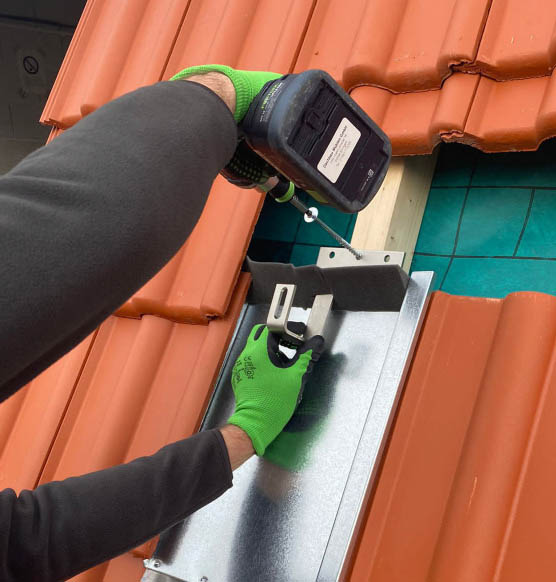

- Dachhaken / PV-Halter montieren

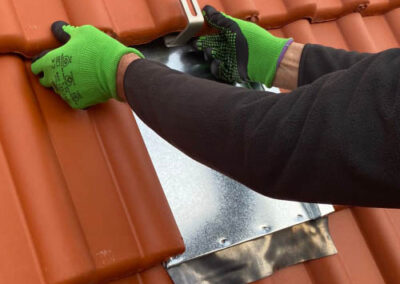

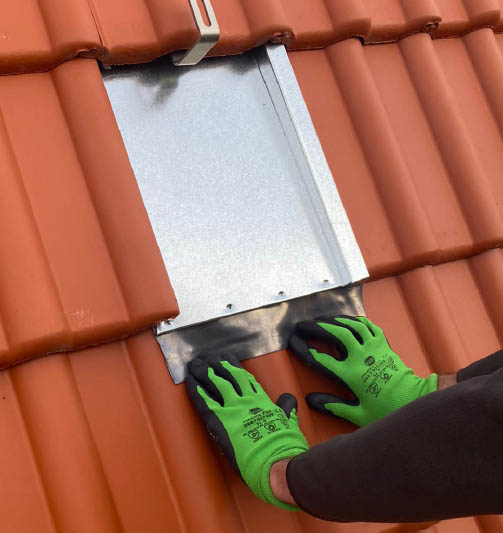

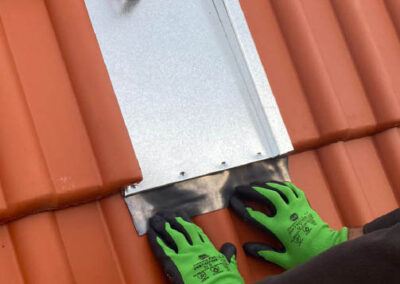

- Flexibles Anschlussband an bestehende Dachziegelform anformen

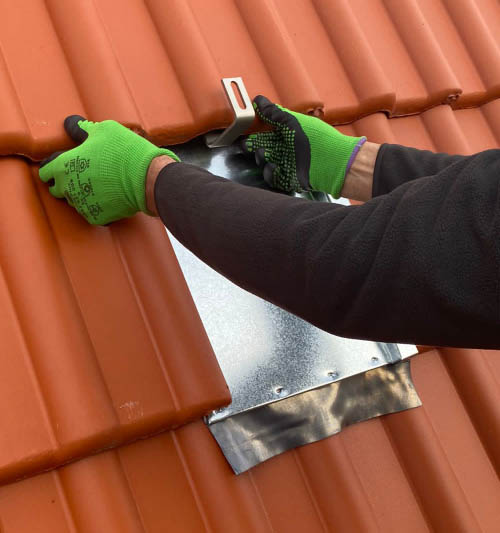

- Dachziegel eindecken, fertig
Beschreibung & Montageanleitung
Planung auf die Passgenauigkeit
Unsere Metalldachziegel sind für die Decklänge (DL) und die Deckbreite (DB) im Mittel hergestellt. Achten Sie daher bereits bei der Planung auf die Passgenauigkeit. Durch die verschiedenen und variablen Verlegemöglichkeiten von Dachziegeln und Betonpfannen ist eine Eignungsprüfung unserer Blechdachziegel vorab dringend erforderlich!
Zusätzliche Vorkehrungen
Bei Kaltdächern oder auch Warmdächer ohne regensicheres Unterdach sind zur Vermeidung von Schneeeinwehungen / Feuchtigkeitseinwehungen zusätzliche Vorkehrungen zu treffen
Stärke der Lattung
Achten Sie bereits bei der Aufnahme des Daches auf die Stärke der Lattung und die entsprechende Auswahl der Dachhaken bezüglich der Schenkelhöhe.
Verträglichkeit / verbaute Materialien
Unsere Metalldachziegel gibt es in verschiedenen Farben und Formen, prüfen Sie daher immer vor Verarbeitung die Verträglichkeit mit anderen am Dach verbauten Materialien.
01
02
03
04
05
06
07
08
